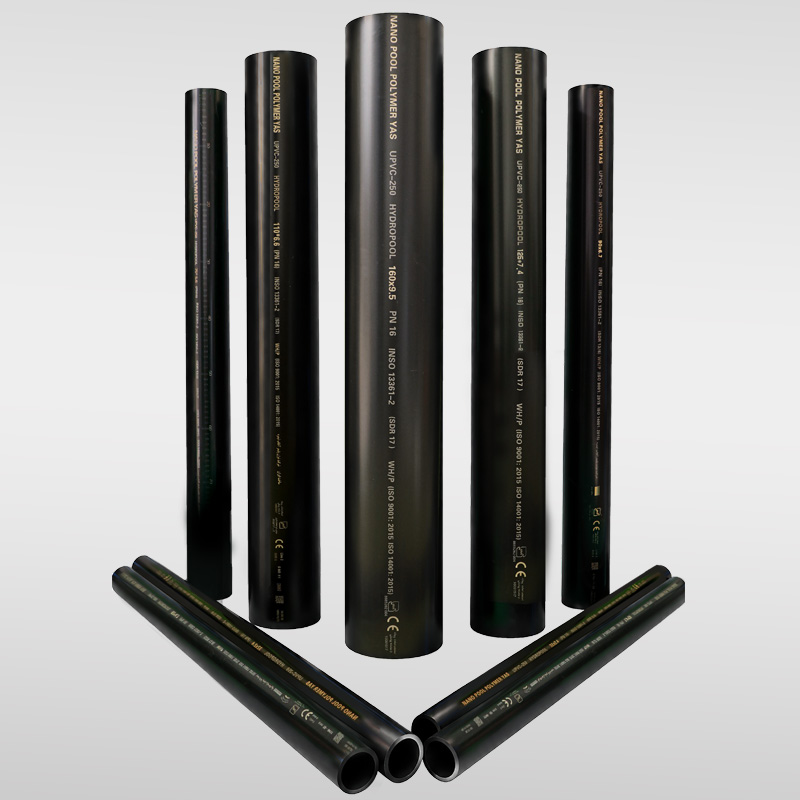

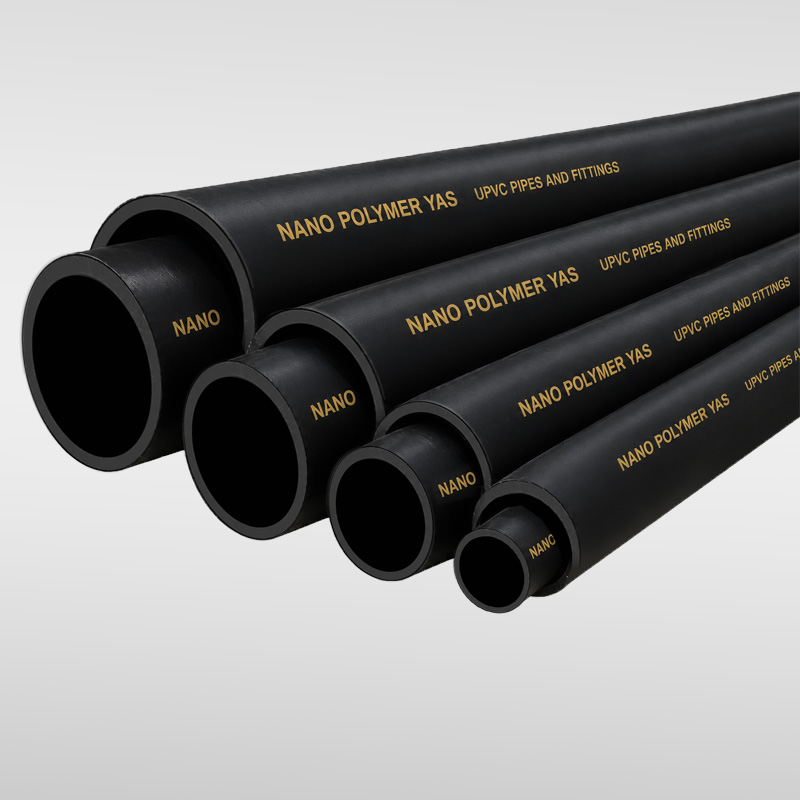

لوله PVC-U تحت فشار چیست؟
برخلاف لوله‌های فاضلابی ثقلی که جریان در آن‌ها عمدتاً تحت اثر نیروی گرانش انجام می‌شود، در لوله‌های تحت فشار، سیال با فشار داخلی مشخص درون لوله جریان دارد. به همین دلیل، انتخاب قطر، ضخامت دیواره، رده فشاری و روش اتصال باید متناسب با شرایط کاری سیستم انجام شود.
کاربرد لوله‌های PVC-U تحت فشار
لوله‌های PVC-U تحت فشار در طیف های مختلفی از سیستم‌های انتقال سیال استفاده می‌شوند. این لوله ها مطابق با استاندارد ISO 1452 تولید می شوند. این استاندارد کاربرد این سیستم‌ها را برای انتقال سیالات تحت فشار، چه به‌صورت مدفون و چه روکار، پوشش می‌دهد.
برخی از مهم‌ترین کاربردها عبارت‌اند از:
- شبکه‌های انتقال و توزیع آب
- خطوط انتقال آب در پروژه‌های ساختمانی و عمرانی
- سیستم‌های آبرسانی مدفون
- انتقال آب در فضای روکار، داخل یا خارج ساختمان
- برخی سیستم‌های انتقال فاضلاب و پساب تحت فشار
ویژگی‌های لوله PVC-U تحت فشار
- مقاومت در برابر فشار داخلی
مهم‌ترین ویژگی این لوله‌ها، قابلیت تحمل فشار داخلی سیال در محدوده طراحی‌شده است. ظرفیت تحمل فشار به عواملی مانند قطر لوله، ضخامت دیواره، دمای سیال، فشار اسمی و شرایط نصب وابسته است؛ بنابراین صرفاً انتخاب جنس PVC-U برای تعیین فشار قابل تحمل کافی نیست.
- مقاومت در برابر خوردگی
PVC-U برخلاف بسیاری از مواد فلزی، در برابر خوردگی و زنگ‌زدگی مقاومت مناسبی دارد. این ویژگی به‌خصوص در سیستم‌هایی که لوله در تماس با آب یا محیط‌های خورنده قرار دارد، اهمیت دارد.این لوله ها با مقاومت بالا در برابر کلر،مواد شیمیایی و خوردگی، دوام و عملکردی مطمئن را در بلندمدت تضمین می کنند.
- وزن نسبتاً پایین
چگالی پایین‌تر PVC-U نسبت به بسیاری از مواد سنتی باعث می‌شود حمل، جابه‌جایی و اجرای لوله‌ها ساده‌تر باشد و در بسیاری از پروژه‌ها تجهیزات سنگین کمتری برای نصب مورد نیاز باشد.
- سطح داخلی صاف
سطح داخلی صاف لوله PVC-U به عبور مناسب سیال کمک می‌کند که باعث کاهش افت فشار سیال ، ناشی از اصطکاک سیال با دیواره لوله در مقایسه با برخی لوله‌ها با سطح داخلی زبر می شود.
- عمر کاری مناسب
در صورت انتخاب صحیح محصول، طراحی مناسب سیستم و رعایت الزامات نصب و بهره‌برداری، لوله‌های PVC-U می‌توانند برای مدت طولانی در شبکه‌های انتقال آب و سیالات مورد استفاده قرار گیرند.
هنگام خرید لوله های تحت فشار به چه نکاتی توجه کنیم؟
صرفاً نگاه کردن به قطر و قیمت لوله کافی نیست. موارد زیر باید بررسی شوند:
- استاندارد محصول
- نوع کاربرد و شرایط نصب
- قطر و ضخامت دیواره
- کیفیت سطح داخلی و خارجی
- یکنواختی ابعادی و هندسه لوله
- کیفیت سوکت و محل اتصال
- کیفیت مواد اولیه و فرمولاسیون
- مطابقت لوله و اتصالات با الزامات استاندارد مربوطه
استاندارد لوله‌های PVC-U تحت فشار
لوله‌های تحت فشار، مطابق استاندارد ISO 1452-2تولید می شوند .در ایران نیز الزامات این محصولات دراستاندارد ملی ایران INSO 13361-2 مشخص شده است.
فشار اسمی(PN)
در انتخاب لوله تحت فشار، یکی از مهم‌ترین پارامترها، فشار نامی (PN) است. فشار نامی بیانگر سطح فشار مرجعی است که سیستم لوله‌کشی برای تحمل آن طراحی شده است.با این حال، فشار قابل تحمل لوله در شرایط واقعی فقط به عدد PN محدود نمی‌شود. عواملی مانند:
- دمای سیال
- شرایط نصب
- نوع اتصال
- فشارهای ناگهانی و ضربه قوچ
- شرایط محیطی
نیز باید در طراحی سیستم مورد توجه قرار گیرند.
بنابراین انتخاب لوله صرفاً بر اساس قطر اسمی کافی نیست و فشار اسمی مناسب باید متناسب با شرایط واقعی پروژه انتخاب شود.
روش اتصال لوله‌های PVC-U تحت فشار
اتصال لوله‌های PVC-U تحت فشار می‌تواند با روش‌های مختلفی انجام شود که نوع آن به طراحی محصول و سیستم بستگی دارد.یکی از روش‌های رایج، اتصال چسبی با استفاده از چسب و حلال/پرایمر مناسب PVCاست، در این روش، آماده‌سازی صحیح سطوح و اجرای درست اتصال اهمیت زیادی دارد؛ زیرا عملکرد اتصال باید متناسب با فشار کاری سیستم باشد.در برخی سیستم‌ها نیز از اتصالات رزوه ای یا روش‌های اتصال دیگر استفاده می‌شود.
تفاوت لوله تحت فشار با لوله فاضلابی ثقلی
تفاوت اصلی این دو نوع لوله در شرایط کاری و نحوه انتقال سیال است.
در لوله‌های فاضلابی ثقلی، جریان عمدتاً بدون فشار داخلی دائمی و تحت تأثیر نیروی گرانش حرکت می‌کند؛ بنابراین طراحی لوله بیشتر بر اساس شرایط نصب، بارهای خارجی و عملکرد سیستم تخلیه انجام می‌شود.
اما در لوله‌های تحت فشار، لوله باید فشار داخلی ایجادشده توسط سیال را نیز تحمل کند. به همین دلیل، پارامترهایی مانند ضخامت دیواره، رده فشاری و کیفیت اتصال اهمیت ویژه‌ای پیدا می‌کنند.
نکات مهم در انتخاب لوله PVC-U تحت فشار
هنگام انتخاب این محصولات بهتر است موارد زیر بررسی شوند:
- انطباق محصول با استاندارد INSO 13361-2
- قطر و ضخامت دیواره لوله
- فشار اسمی
- دمای کاری سیال
- نوع و کیفیت اتصال
- شرایط نصب
- کیفیت سطح داخلی و خارجی لوله
- نشانه‌گذاری و قابلیت ردیابی محصول
- استفاده از لوله و اتصالات سازگار با یکدیگر
جمع‌بندی
لوله PVC-U تحت فشار برای سیستم‌هایی طراحی شده است که سیال در آن‌ها تحت فشار داخلی منتقل می‌شود و در کاربردهایی مانند انتقال و توزیع آب و برخی سامانه‌های زهکشی و فاضلاب تحت فشار مورد استفاده قرار می‌گیرد.
گواهینامه ها:
- استاندارد 2-13361
|
مشخصات فنی لوله های تحت فشار |
||||||
| ردیف | جنس | سایز | فشار اسمی | ضخامت | تعداد در بسته | رنگ |
| 1 | PVC-U | 20 | PN16 | 1.5 | * | مشکی |
| 2 | PVC-U | 20 | PN20 | 1.9 | 40 | مشکی |
| 3 | PVC-U | 25 | PN16 | 1.9 | 30 | مشکی |
| 4 | PVC-U | 25 | PN20 | 2.3 | 30(جدید) | مشکی |
| 5 | PVC-U | 32 | PN16 | 2.4 | 20 | مشکی |
| 6 | PVC-U | 40 | PN16 | 3 | 13 | مشکی |
| 7 | PVC-U | 50 | PN16 | 3.7 | 8 | مشکی |
| 8 | PVC-U | 63 | PN16 | 4.7 | 5 | مشکی |
| 9 | PVC-U | 75 | PN16 | 5.6 | 3 | مشکی |
| 10 | PVC-U | 90 | PN16 | 6.7 | 2 | مشکی |
| 11 | PVC-U | 110 | PN16 | 6.6 | 2 | مشکی |
| 13 | PVC-U | 125 | PN16 | 7.4 | 1 | مشکی |
| 14 | PVC-U | 160 | PN16 | 9.5 | 1 | مشکی |
| 15 | PVC-U | 200 | PN16 | 11.9 | 1 | مشکی |
